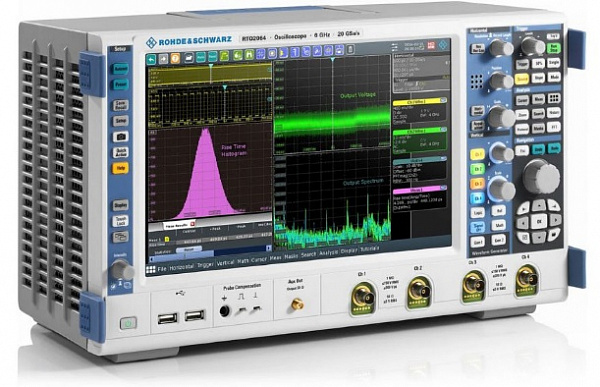

Осциллограф RTO2044

Осциллограф Rohde&Schwarz RTO2044 – 4-канальный прибор класса Hi-End с полосой пропускания 4 ГГц, функцией цифрового запуска и набором опций Multi-Domain, сочетающий в себе производительность и эффективность с простотой и наглядностью использования. Отличная точность, высокая частота дискретизации – 20 млрд отсч/с, многообразие функций анализа сигналов, широкий набор средств измерений и математической обработки данных, с возможностью опционального наращивания возможностей цифрового осциллографа, позволяют решать с его помощью сложные задачи в ходе исследований, разработки и отладки сложных радиоэлектронных и цифровых систем.

Особенности Rohde&Schwarz RTO2044:

• возможность анализа в нескольких областях: временной, частотной, протокольной, логической и мощностной – позволяет использовать осциллограф для отладки и тестирования систем и оборудования, в которых применяются разнотипные сигналы;
• опция зонального запуска, которую можно использовать и во временной, и в частотной области, обеспечивает точную синхронизацию осциллограмм по заданным условиям;
• расширенный поиск по разным критериям: сбоям, шаблонам, протоколам, сигналам шин, по аналоговым или цифровым входам, расчетным или опорным осциллограммам;
• режим испытаний по маске, которая задается пользователем индивидуально – указанием опорных точек, и может включать до 8 сегментов;
• сохранение данных может производиться на внешний носитель, опциональный винчестер или SSD-диск, либо на ПК, подключенный через Ethernet-соединение.

Преимущества.

Высокая чувствительность и точность воспроизведения сигнала за счет использования одноядерных АЦП, входных каскадов с низкой степенью собственного шума и распараллеливания процессов, обеспечивает непрерывность контроля. Опция HD повышает разрешение осциллографа Rohde&Schwarz RTO2044 по вертикали до 16 бит, благодаря чему достигается идеальная точность отображения формы сигнала, даже при высоком уровне шумов. I/Q-интерфейс и расширенный набор опций для специфического анализа позволяют выполнять отладку оборудования с квадратурной модуляцией: широкополосных радиолокаторов, спутниковых коммуникационных систем, импульсных ВЧ-приборов и т.д. Для задания тестового сигнала можно использовать встроенный генератор и дифференциальный источник импульсов.

Удобство использования. Распознавание жестов сенсорным экраном максимально упрощает управление. Для быстрого доступа к наиболее востребованным аналитическим функциям на дисплее размещена панель приложений. Технология SmartGrid обеспечивает индивидуальную настройку отображения данных, с наиболее наглядным размещением осциллограмм, диаграмм и цифровых результатов измерений на экране – для эффективного анализа.
