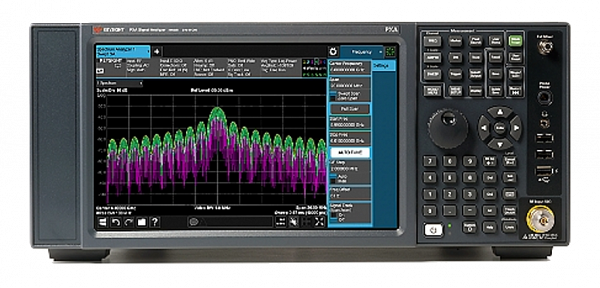

Анализатор спектра N9030B
Keysight
Анализатор спектра (сигнала) Keysight N9030B имеет следующие основные возможности:
- высокие характеристики и широкий выбор измерительных опций;
- возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей Keysight;
- возможность захвата импульсных помех и нестационарных сигналов благодаря функции анализа спектра в режиме реального времени;
- измерительные приложения серии X упрощают тестирование;
- эффективное выявление неисправностей с помощью программы векторного анализа сигналов 89600 VSA;
- анализатор с широким диапазоном частот от 2 Гц до 50 ГГц и полосой анализа до 510 МГц;
- распознавание слабых сигналов на фоне сильных с динамическим диапазоном без паразитных составляющих (SFDR) до 75 дБ;
- запись, анализ и моделирование реальных сценариев с потоковой передачей без задержек на частоте до 255 МГц.
|
Частота |
2 Hz до 50 GHz |
|
Опции расширения диапазона частот |
3,6; 8,4; 13,6; 26,5; 43; 44, 50 ГГц, смесители до 1,1 ТГц |
|
Максимальная полоса анализа / пропускания |
510 МГц |
|
Опции расширения полосы анализа |
25 standard, 40, 85, 125, 160, 255, 510 MHz |
|
Максимальная полоса пропускания реального времени |
510 МГц |
|
Полоса анализа в режиме реального времени |
85, 160, 255, 510 МГц |
|
Средний уровень собственных шумов (1 ГГц) |
-174 дБм |
|
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц |
-136 дБн/Гц |
|
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц |
-136 dBc/Hz |
|
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц |
-146 дБн/Гц |
|
Суммарная погрешность уровня сигнала / измерения |
±0,19 дБ |
