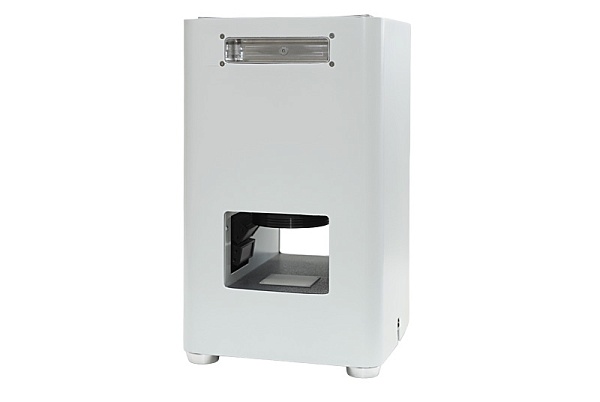

Оптическая система контроля ЭКБ ОСК-5
ИРЗ-Телеком
Система разработана и производится
ООО "ИРЗ-Телеком".
ООО "Планар" официальный дилер данной продукции.
Оптическая система контроля электронно-компонентной базы (ОСК ЭКБ) — автоматизированное рабочее место для проведения визуального входного контроля ЭКБ в соответствии и на основе отраслевых стандартов и ГОСТов.
Состав комплекса
1. Система управления и подготовки фотовидеофиксации
- точность механической ручной фокусировки до 30 мкм
- высокоточный энкодер Autonics
2. Оптическая система
- промышленный сенсор Sony IMX
- 3 канала управляемой, светодиодной подсветки R/B/W
3. Программное обеспечение
- поддержка работы с ОС Windows, Linux, MacOS, Astra Linux
- поддержка работы с ПК / планшет / смартфон
- совместимо с базами данных используемых в ERP системах
Функции
- автоматическое определение границ объекта контроля, линейные размеры
- визуальное определение дефектов ЭКБ
- цифровое увеличение, считывание маркировок
Преимущества
- автоматическое формирование результатов по заранее сконфигурированным параметрам
- применение алгоритмов машинного обучения
- анализ ЭКБ по детализированному снимку
- видеофиксация работы оператора
|
Напряжение питания блока преобразователя напряжения, В |
220 |
|
Габаритные размеры, мм |
230x230x383 |
|
Тип матрицы |
CMOS |
|
Производитель |
Sony |
|
Сенсор |
imx 264 |
|
Разрешение матрицы, Мп |
5 |
|
Размер матрицы, дюйм |
2/3 |
|
Разрешение съемки, px |
2448x2048 |
|
Частота съемки, к/с |
40 |
|
Тип затвора |
Global |
|
Фокусное расстояние, мм |
25 |
|
Диафрагменное число, F |
2,8—16 |
|
Размер пикселя, мкм |
3,45 |
|
Мощность контурного освещения, Вт |
1,5 |
