M3406A
AIT

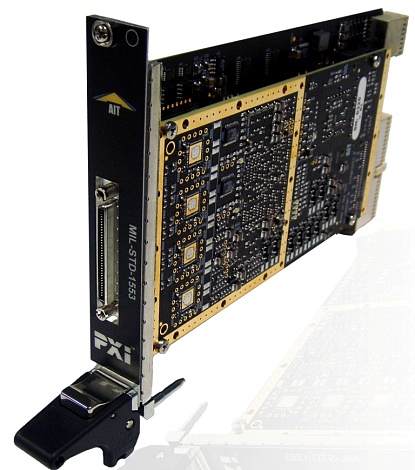

Модуль M3406A / PXI-C1553 – это один из модулей линейки продуктов компании «Avionics Interface Technologies» (AIT), предназначенных для тестирования и симуляции передачи данных по протоколу MIL-STD-153. Этот модуль имеет высоту 3U, подходит для установки в гибридный слот PXI и предназначен для помощи в тестировании, симулировании, мониторинге и анализе шин данных стандарта MIL-STD-1533.
Модуль M3406A / PXI-C1553 способен одновременно симулировать контроллер шины, множество оконечных устройств (31) и хронологический монитор шины MIL-STD-1533 на каждом канале. Доступны одноканальная, двухканальная и четырехканальная опции исполнения. Модуль M3406A / PXI-C1553 предоставляет полные возможности по внесению и детектированию ошибок, оказывает помощь при тестировании по стандартам AS4112/AS4111.
Информация и спецификация получены от компании AIT.
Основные возможности и технические характеристики:
- интерфейс для подключения к бортовым типовым элементам замены в решении для тестирования авиационной бортовой электроники;
- обеспечивает до 4 каналов связи по шине стандарта MIL-STD 1553 с полной возможностью внесения и детектирования ошибок;
- возможность одновременной эмуляции контроллера шины, множества (31) оконечных устройств и монитора шины;
- фильтрация при записи данных, 100% запись данных, передаваемых по шине, и возможность повторного воспроизведения записанных данных;
- регулирование напряжения выходного сигнала и выбираемые в программном обеспечении режимы подключения к шине;
- 10 программируемых линий ввода-вывода, способных подавать напряжение до 30 В;
- генерация триггеров шины PXI по событиям шины 1553.
