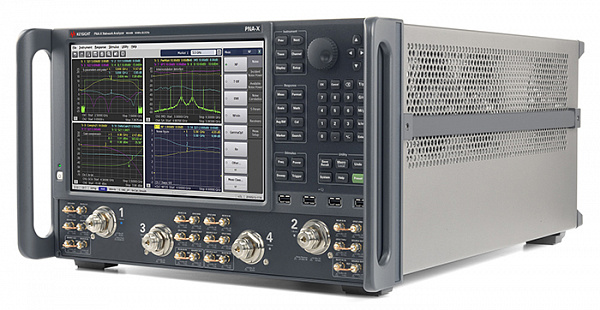

Анализатор цепей N5242B
Keysight
Анализатор цепей Keysight N5242B - универсальные приборы серии PNA-X Keysight для измерений параметров ВЧ-устройств.
Приборы серии PNA-X — это векторные анализаторы цепей, обладающие универсальной и гибкой аппаратной платформой для измерения параметров активных устройств СВЧ-диапазона, таких как усилители, смесители и преобразователи частоты.
Аппаратное обеспечение включает в себя два встроенных источника сигналов в сочетании с сумматором, приемники для измерения S-параметров и коэффициента шума, модуляторы и генераторы импульсов, а также гибкий набор коммутаторов и доступ к внутренним ВЧ-трактам анализатора. Эти аппаратные функции обеспечивают эффективные возможности для выполнения широкого спектра линейных и нелинейных измерений, которые могут быть выполнены всего за одно подключение тестируемого устройства (ТУ).
Векторные анализаторы цепей серии PNA-X совместимы со следующими измерительными решениями компании Keysight:
- программное обеспечение для систем тестирования на физическом уровне (PLTS), позволяющее выполнять калибровку, измерения и анализ параметров линейных пассивных внутрисхемных соединений;
- оборудование и измерительные принадлежности для исследования параметров материалов;
- сканирующий СВЧ-микроскоп для создания мощной и уникальной комбинированной установки, предназначенной для измерений профиля калиброванных емкостей и распределения легирующих примесей в нанометровом диапазоне.
|
Максимальная частота |
26,5 ГГц |
|
Динамический диапазон |
127 дБ |
|
Количество встроенных портов |
2 или 4 порта |
|
Гармоники |
-60 дБ |
|
Выходная мощность |
13 дБм |
